Subnetting- VLSM

In dieser Netzwerktechnik- Einheit haben wir das Thema VLSM behandelt. Es steht für variable length subnet mask. Dabei geht es darum, dass es möglich ist, Subnetze in verschiedener Größe zu erstellen.

Passend zum Thema haben wir einen Cisco Worksheet mit dem Titel "Designing and Implementing a VLSM addressing scheme" (8.2.1.4) abgearbeitet. Aufgabe war es ein Klasse C Hauptnetz in mehrere verschieden große Subnetze zu unterteilen.
Folgende Topologie war gegeben:

Ziel war es, die Subnetze so zu planen, dass die höchstmögliche Hostanzahl der zu adressierbaren Hosts im Subnetz möglichst gleich den Wert ist, den das jeweilige Subnetz bedarf.
Anzahl der Hosts der jeweiligen Subnetze:

Um die Subnetzverteilung optimal einteilen zu können, ist es am Besten, mit dem größten Subnetz zu beginnen. In diesem Fall wäre dies ASW-4 LAN. In diesem Subnetz bedarf es 58 Hosts. Dadurch bedarf es 6 Bit an adressierbaren Hostanteil des letzten Bytes. (64-2 adressierbare Hosts)
Dies bedeutet, das Das Präfix /26 sein muss.
Bei den anderen Subnetzen geht man genau nach dem selben Schema vor, muss aber aufpassen, dass die IPv4 Adressen eindeutig sind.

1. Subnetz: 192.168.72.0/26
2. Subnetz:  192.168.72.64/27
3. Subnetz: 192.168.72.96/27
4. Subnetz: 192.168.72.128/28
5. Subnetz 102.168.72.144/30

• Das fünfte Subnetz dient zur Verbindung der beiden Router mittels serieller Schnittstelle und bedarf deshalb nur 2 Hosts.

Das anschließende vergeben der IPv4 Adressen ist gleich auszuführen wie bei den letzten Übungen.

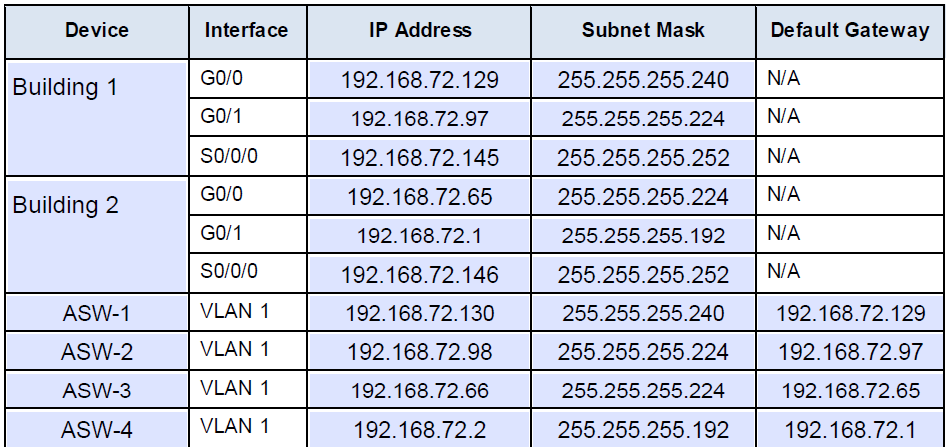

Adresstabelle: (nur intermediary devices)
