IPv4- Subnetting-Übung

In der diesigen Einheit sollten wir das erste Mal selbst die IP-Konfiguration vornehmen. Vor dieser Subnetting Übung, wurde aber noch eine Aufgabe zum Wiederholen der Dualstack- Konfig. durchgeführt.

Cisco 7.4.1.2

Dieser Arbeitsauftrag war eine kurze Wiederholung zur Dualstack-  Konfiguration von IPv4 und IPv6.
Im Laufe der Übung sollte in einer vorgegebenen Topologie, ein Router, sowie 2 Switches konfiguriert werden.
Topologie:

Vorm konfigurieren, musste noch die Adresstabelle vervollständigt werden.
Adresstabelle:

Beim Router mussten nur die zwei Interfaces eingerichtet werden. Zu beachten war der gleichzeitige Betrieb von IPv4 und IPv6. Beim Router ist der IPv6 Betrieb zu aktivieren.

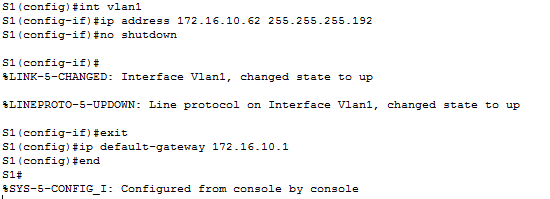

Bei Switch S1 war noch das VLAN1 zu konfigurieren. VLANs dienen der Trennung von Hosts, trotz Verwendung des gleichen Switches.
Das VLAN selbst lässt sich gleich wie ein Interface konfigurieren.

Cisco 8.1.4.7

Dieser Worksheet der Cisco NetAcademy befasste sich mit Subnetting von Netzwerken. Genauer gesagt, war dies das erste Beispiel in dem wir alles von Grund auf planen mussten, da hier noch keine Adresstabelle vorgegeben war.

Topologie:

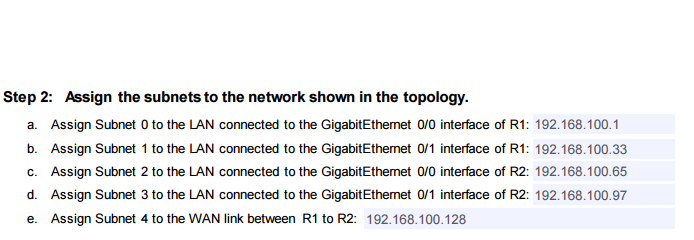

Planung der IPv4 Adressen

Erster Teil der Übung war es, die IP Konfiguration zu planen. Einzige Vorgabe hierbei war das Hauptnetz.

• Hauptnetz: 192.168.100.0/24

Insgesamt besteht das Netzwerk aus 5 Subnetzen, mit jeweils 25 end devices. Hierbei muss man aufpassen, dass man später noch IP Adressen für die intermediary devices benötigen wird. Somit brauchen 4 Subnetze mindestens 25 adressierbare IPv4 Adressen.

• Um 5 Subnetze  bilden zu können, muss man sich mindestens 3 Bit vom letzten Byte ausleihen. (da --> 2^3=8 ist)
• Dadurch bleiben noch 5 Bit zum Adressieren übrig. Dies ermöglicht es, 30 Hosts dem Subnetz zuzuweisen (da 2^5-2 =30)
• Adressierungstabelle:

Anschließend sollten noch einige Fragen gelöst beziehungsweise beantwortet werden.

Konfiguration der key devices

Das Netzwerk war großteils schon fertig. Die Konfiguration von den Router "R1" und "PC4" ging sehr schnell, da die Interfaces mittlerweile doch schon einige Male eingerichtet wurden.
Switches hingegen erst einmal selbst eingerichtet.
Switch3 Konfiguration:

Anschließend  war es noch möglich, die Verbindung mittels Ping zu überprüfen. Allerdings war es nicht möglich, über das LAN hinaus (z.B: PC1 zu PC4) eine Verbindung herzustellen, da es nicht gefordert war, statische IP- Adressen oder eine Default- Route einzurichten.
